交换机转发规则
一、交换机分类：
A、二层交换机：
1、介绍和特点：
二层交换机，也被称为数据链路层交换机，是在数据链路层（第二层）进行数据交换的设备。它基于MAC（Media Access Control）地址来转发数据包，实现局域网内部的数据传输。交换机有多个网络端口，它通过识别数据帧的目标 MAC 地址，根据 MAC 地址表决定从哪个端口发送数据。MAC 地址表不需要在交换机上手工设置，而是可以自动生成的。
特点
透明性：二层交换机对上层协议是透明的，即它不关心数据包中的具体内容，只根据MAC地址进行转发。
广播域分割：二层交换机能够将局域网分割成多个广播域，从而减少广播数据包的传播范围。
无需配置：二层交换机通常无需复杂的配置，插入局域网即可开始工作。
快速转发：由于使用硬件交换方式，二层交换机的转发速度非常快
二层交换机主要适用于小型局域网，具有快速转发速度和简单的操作特点。但是，它无法进行网络层（第三层）的路由功能，这在一些复杂网络环境中可能不足以满足需求。
2、 MAC 地址表条目：
在初始状态下，交换机的 MAC 地址表是空的，不包含任何条目。当交换机的某个端口接收到一个数据帧时，它就会将这个数据帧的源 MAC 地址、接收数据帧的端口号作为一个条目保存在自己的 MAC 地址表中，同时在接收到这个数据帧时重置这个条目的老化计时器时间。这就是交换机自动添加 MAC 地址表条目的方式。
在新增这一条 MAC 地址条目后，如果交换机再次从同一个端口收到相同 MAC 地址为源 MAC 地址的数据帧时，交换机就会更新这个条目的老化计时器，确保活跃的的条目不会老化。但是如果在老化时间内都没收到匹配这个条目的数据帧，交换机就会将这个老化的条目从自己的 MAC 地址表中删除。
MAC地址老化时间通常可以通过交换机的管理界面或命令行接口（CLI）进行配置。常见的默认老化时间为300秒（5分钟），但可以根据网络需求进行调整。
除了交换机自动学习之外，我们还可以手动在交换机的 MAC 地址表中添加静态条目。静态添加的 MAC 地址条目优先动态学习的条目进行转发，而且静态条目没有老化时间，会一直保存在交换机的 MAC 地址表中
3、 数据转发：
当交换机的某个端口收到一个单播数据帧时，它会查看这个数据帧的二层头部信息，并进行两个操作。一个操作是根据源 MAC 地址和端口信息添加或更新 MAC 地址表。另一个操作是查看数据帧的目的 MAC 地址，并根据数据帧的目的 MAC 地址查找自己的 MAC 地址表。在查找 MAC 地址表后，交换机会根据查找结果对数据帧进行处理，这里有 3 中情况：
交换机没有在 MAC 地址表中找到这个数据帧的目的 MAC 地址，因此交换机不知道自己的端口是否有连接这个 MAC 地址的设备。于是，交换机将这个数据帧从除了接收端口之外的所有端口泛洪出去。
交换机的 MAC 地址表中有这个数据帧的目的 MAC 地址，且对应端口不是接收到这个数据帧的端口，交换机知道目的设备连接在哪个端口上，因此交换机会根据 MAC 地址表中的条目将数据帧从对应端口单播转发出去，而其它与交换机相连的设备则不会收到这个数据帧。
交换机的 MAC 地址表中有这个数据帧的目的 MAC 地址，且对应端口就是接收到这个数据帧的端口。这种情况下，交换机会认为数据帧的目的地址就在这个端口所连接的范围内，因此目的设备应该已经收到数据帧。这个数据帧与其它端口的设备无关，不会将数据帧从其它端口转发出去。于是，交换机会丢弃数据帧。
单播：主机一对一的发送数据。单播地址是主机的 MAC 地址。 广播：向局域网内所有设备发送数据。只有全 1 的 MAC 地址为广播 MAC 地址，即 FF-FF-FF-FF-FF-FF 。 泛洪：将某个端口收到的数据从除该端口之外的所有端口发送出去。泛洪操作广播的是普通数据帧而不是广播帧。

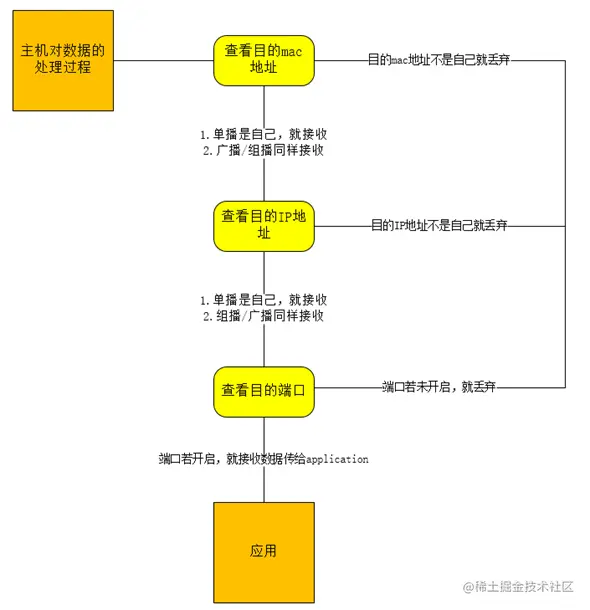

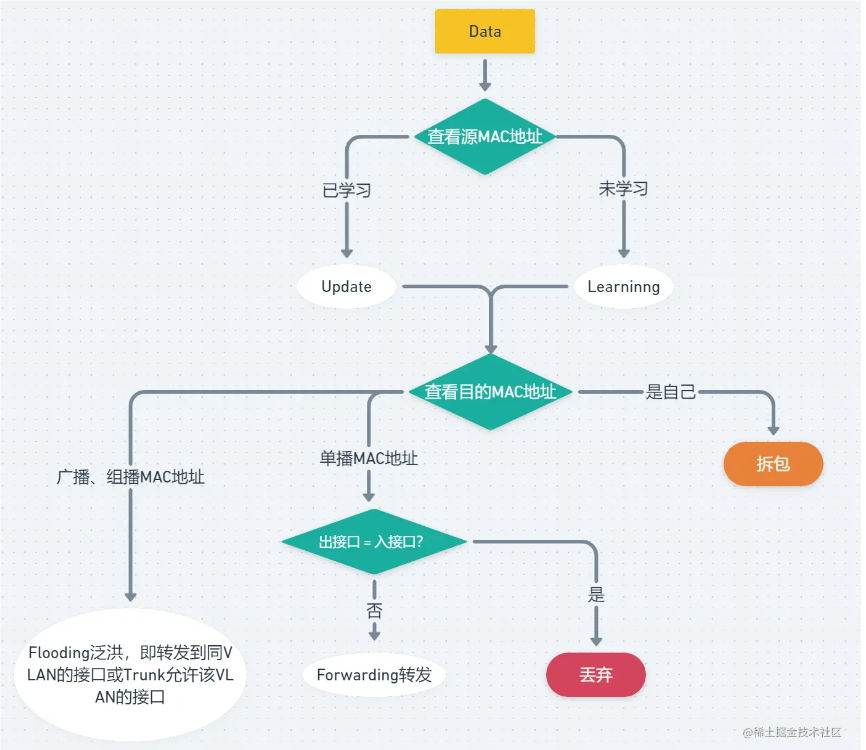

4、 数据转发流程总结：
工作原理
当二层交换机接收到一个数据包时，它会查找数据包中的目标MAC地址。
如果交换机的MAC地址表中已有目标MAC地址的条目，它会将数据包直接转发到相应的接口。
如果交换机的MAC地址表中没有目标MAC地址的条目，它会通过广播的方式发送一个特殊的数据包，称为广播帧（broadcast frame）。
当目标设备收到广播帧时，它会向交换机回复一个数据包，包含自己的MAC地址。
交换机接收到回复后，将目标MAC地址与相应接口的信息存储在MAC地址表中，以便于以后的转发。
B、三层交换机：
三层交换机结合了二层交换机和路由器的功能，能够在网络层（第三层交换机结合了二层交换机和路由器的功能，能够在网络层（第三层）进行数据包转发和路由选择。它不仅可以根据MAC地址进行转发，还可以根据IP地址进行路由选择。
特点
多层转发：三层交换机不仅可以在数据链路层进行转发，还可以在网络层进行路由选择。它可以根据IP地址和子网掩码来确定数据包的下一跳路径。
广播域分割：与二层交换机类似，三层交换机也能够将局域网分割成多个广播域，减少广播数据包的传播范围。
支持多种协议：三层交换机可以支持多种网络层协议，如IP、IPX和AppleTalk等。
更灵活的配置：相比于二层交换机，三层交换机通常需要进行一些配置，例如设置IP地址、路由表等。
工作原理
当三层交换机接收到一个数据包时，它首先会检查数据包的目标IP地址。
交换机会查询自己的路由表，根据目标IP地址找到相应的下一跳路径。
如果路由表中没有相应的条目，交换机会将数据包转发到默认网关。
交换机将数据包转发到下一跳路径上的接口，并将目标MAC地址设置为下一跳的MAC地址。
下一跳的交换机或路由器会根据目标MAC地址将数据包转发给下一个节点，直到达到目标设备。
三层交换机的路由功能使其更适用于较大规模的网络环境。它能够实现更灵活的网络配置和管理，同时具备较高的转发速度和较低的延迟。然而，与二层交换机相比，三层交换机的价格通常更高，并且在配置和管理方面需要更多的专业知识。

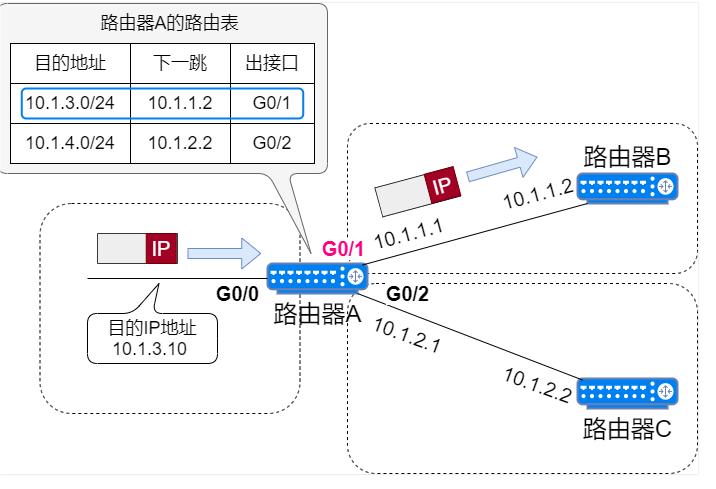

如果路由表中有多条路由条目都匹配数据包的目的 IP 地址，则路由器会选择掩码长度最长的路由条目，这种匹配方式称为最长匹配原则。
例如：10.1.3.10 的网络地址与 10.1.3.0/16 和 10.1.3.0/24 两项都匹配，这时应该选择匹配度最长的 10.1.3.0/24 。
C、二者对比：

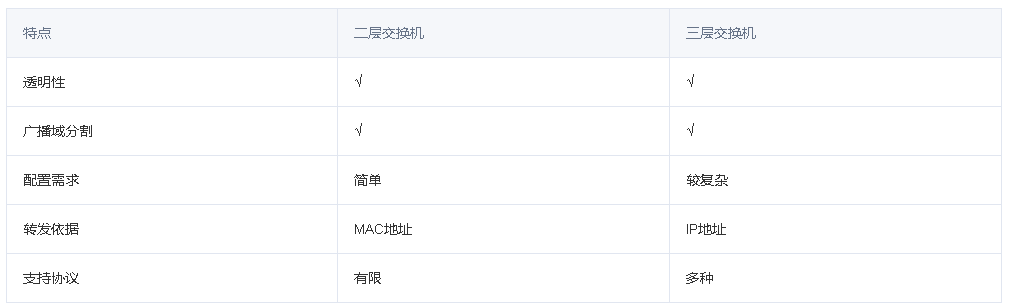

1、特点对比：
透明性：二层交换机和三层交换机都对上层协议是透明的，它们不关心数据包中的具体内容，只根据不同的依据进行转发。
广播域分割：二层交换机和三层交换机都能够将局域网分割成多个广播域，减少广播数据包的传播范围。
配置需求：二层交换机通常无需复杂的配置，插入局域网即可开始工作，而三层交换机通常需要进行一些配置，如设置IP地址、路由表等。
转发依据：二层交换机基于MAC地址进行转发，而三层交换机不仅基于MAC地址，还基于IP地址进行路由选择。
支持协议：二层交换机通常支持有限的网络层协议，如IPX和AppleTalk等，而三层交换机可以支持多种协议，如IP、IPX和AppleTalk等。
2、原理对比：
二层交换机工作原理
接收数据包：二层交换机接收到一个数据包。
查找目标MAC地址：交换机查找数据包中的目标MAC地址。
转发数据包：如果交换机的MAC地址表中已有目标MAC地址的条目，它会将数据包直接转发到相应的接口。否则，交换机通过广播方式发送一个特殊的数据包，称为广播帧。
学习MAC地址：当目标设备收到广播帧时，它会向交换机回复一个数据包，包含自己的MAC地址。交换机接收到回复后，将目标MAC地址与相应接口的信息存储在MAC地址表中，以便以后的转发。
三层交换机工作原理
接收数据包：三层交换机接收到一个数据包。
检查目标IP地址：交换机首先检查数据包的目标IP地址。
路由选择：交换机查询自己的路由表，根据目标IP地址找到相应的下一跳路径。
转发数据包：交换机将数据包转发到下一跳路径上的接口，并设置目标MAC地址为下一跳的MAC地址。
继续转发：下一跳的交换机或路由器根据目标MAC地址将数据包转发给下一个节点，直到达到目标设备。
三层交换机不仅在数据链路层进行转发，还可以在网络层进行路由选择。它通过检查目标IP地址和查询路由表来确定数据包的转发路径。

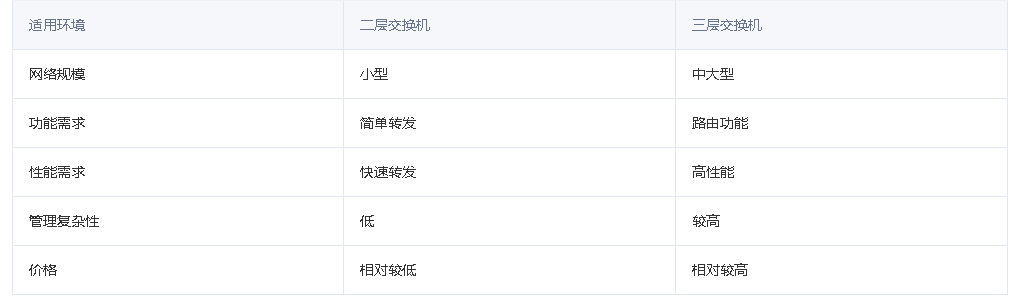

3、适用环境对比：
网络规模：二层交换机适用于小型局域网，而三层交换机更适用于中大型网络环境。
功能需求：二层交换机主要用于局域网内部的简单数据转发，而三层交换机不仅可以进行数据转发，还具备路由功能。
性能需求：二层交换机能够提供快速的数据转发速度，而三层交换机通常具备更高的性能和较低的延迟。
管理复杂性：二层交换机通常无需复杂的配置，而三层交换机在配置和管理方面需要更多的专业知识和资源。
价格：一般而言，三层交换机的价格相对于二层交换机来说较高，因为它具备更多的功能和性能。
二、VLAN间通信：
A、产生缘由：
引入VLAN之后，每个交换机都被划分成多个VLAN，而每个VLAN对应一个IP网段，即VLAN技术将同一个LAN上的用户在逻辑上分成了多个虚拟局域网（VLAN），只有同一个VLAN的用户才能互相交换数据。
VLAN隔离广播域，不同的VLAN之间是二层隔离的，即不同VLAN的主机发出的数据帧在交换机内部被隔离了。但是，用户建设网络的最终目的是要实现网络的互联互通，VLAN技术是为了隔离广播报文、提高网络带宽的有效利用率而设计的，而并不是为了不让网络之间互通，所以VLAN间的通信成为人们关注的焦点。
B、解决办法：
每个VLAN一个物理连接：
**思路：**在二层交换机上配置VLAN，每一个VLAN使用一条独立的物理链路连接到路由器的接口上。当VLAN间的主机进行通信时，数据会经由路由器进行三层路由，并被转发到目的VLAN内的主机，这样就可以实现VLAN之间的相互通信。
**缺点：**随着每个交换机上VLAN数量的增加，是需要大量的路由器接口，路由器的接口也是有限的。并且，某些VLAN之间的主机不需要频繁的通信，所以这种方案会导致路由器接口利用率低，一般不会采用这种方式解决VLAN间通信问题。
单臂路由：
思路：将交换机和路由器之间用一条物理链路连接，把此物理链路配置为Trunk类型的端口，并允许相关VLAN的帧通过。在路由器上创建子接口，逻辑上物理链路分成多条。一个子接口代表了一条属于某个VLAN的逻辑链路，配置子接口时，需要注意以下几点：
必须为每个子接口分配一个IP地址，该IP地址与子接口所属VLAN位于同一网段。
需要在子接口配置802.1Q封装，来剥掉和添加VLAN Tag，实现VLAN间通信。
在子接口执行 arp broadcast enable 开启子接口的ARP广播功能。

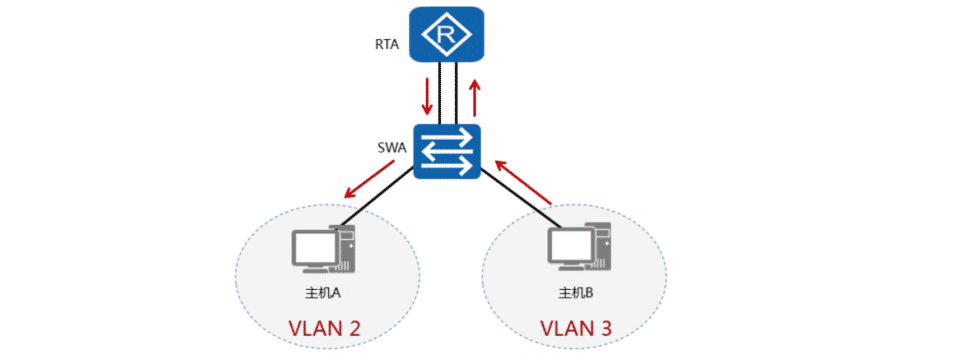

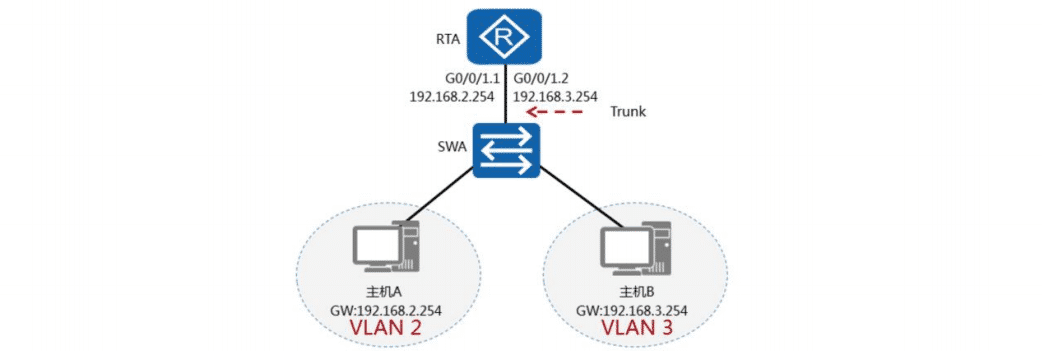

本例中，主机A发送数据给主机B，RTA会通过G0/0/1.1子接口接收到此数据，然后查找路由表，将数据从G0/0/1.2子接口发送给主机B，这样就实现了VLAN2和VLAN3之间的主机通信。
三层交换

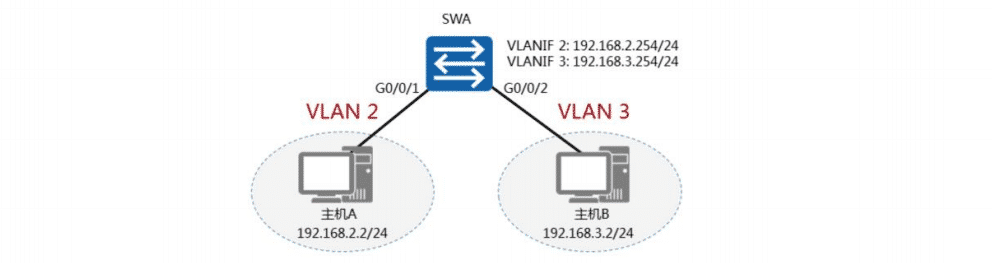

**思路：**在三层交换机上配置VLAN IF接口来实现VLAN间路由。如果网络上有多个VLAN，则需要给每个VLAN配置一个VLANIF接口，并给每个VLANIF接口配置一个IP地址。设置的缺省网关就是三层交换机中VLANIF接口的IP地址。
C、同一个VLAN之间通信：
计算机A发出ARP请求信息，请求解析B的MAC地址。交换机收到数据帧后，检索MAC地址列表中与收信端口同属一个VLAN的表项。结果发现，计算机B连接在端口2上，于是交换机将数据帧转发给端口2，最终计算机B收到该帧。收发信双方同属一个VLAN之内的通信，一切处理均在交换机内完成。
三、三层交换解析：
A、三层交换匹配：
1、最长匹配转发（路由器）：

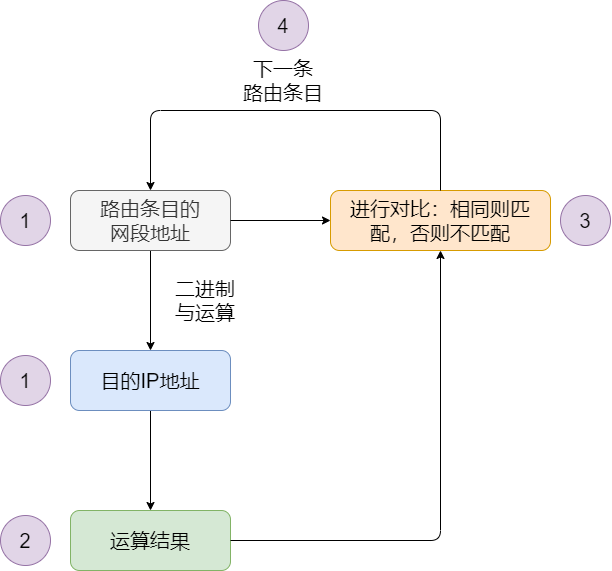

路由器的路由转发根据报文的目的地址与路由表进行匹配操作。匹配的动作是用报文目的地址与路由表项的子网掩码进行“与”操作，如果“与”操作的结果和路由表项中网络地址相同，即认为路由匹配。所有匹配项中子网掩码位数最长的为最佳匹配项，报文从该表现对应接口发送；如果找不到匹配项，则根据默认路由0.0.0.0/0进行转发；如果没有默认路由则报文被丢弃。
上述这种路由选路过程称为LPM（Longest Prefix Match,最长匹配）。路由表是根据直连、静态配置和动态路由协议生成的。路由器的路由转发主要依靠CPU进行，对每个数据包都需要通过CPU系统进行查找、封装，最后转发，整体处理效率比较低。
在传统的三层路由技术中，每一个报文都要经历OSI参考模型的第三层处理，并且业务流转发是基于第三层地址的。待转发的数据，都要被上送到CPU，CPU进程解析每个数据包的目的IP地址，查找路由表，并根据最长匹配原则选择相应的路由表项，进行报文的转发。
2、三层交换机精确匹配转发：
三层交换机内部的两大部分是ASIC芯片和CPU。ASIC芯片完成主要的二、三层转发功能，内部包含用于二层转发的MAC地址表以及用于三层转发的IPFDB表；CPU用于转发控制，主要维护一些软件表项，包括软件路由表、软件、ARP表等，并根据软件表项的转发信息来配置ASIC芯片的IPFDB(IP转发数据库)
从三层交换机的结构和各部分的作用可以看出，真正决定告诉交换转发的ASIC芯片中的二、三层硬件表项，而ASIC芯片的硬件表项来源于CPU维护的软件表项。
早期的三层交换机，其交换芯片多采用精确匹配的方式，他们的硬件三层表项中只包含具体的目的IP地址，并不带掩码信息。比如，在转发目的IP地址为2.1.1.2的报文时，交换机通过软件查找匹配了非直连路由2.1.1.0/24，那么就将2.1.1.2的转发信息添加到ASIC芯片的IPFDB表。如果继续来了目的IP地址为2.1.1.3的报文需要转发，则需要重新进行软件查找，并在ASIC芯片的IPFDB表中为2.1.1.3增加表项。
因此，通过多次地址学习，交换机可以把表项逐一加进来，这样后续的流量就可以直接查找IPFDB表，不需要再通过CPU查找软件路由表。这就是三层交换机所谓的“一次路由，多次交换”。
该转发方式极大地提升了报文转发效率。其中，一个流的后续报文在选择路由的时候，匹配的是32位掩码的目的主机IP地址，故称为精确匹配方式，也称为流交换技术。
从实际应用的角度看，精确匹配转发是由一定限制的。这样的选路方式和表项结构对交换芯片的硬件资源要求很高，因为芯片中集成的表项存储空间是很有限的，如果要转发大量目的IP地址不同的报文，就需要添加大量的硬件表项。
精确匹配三层交换机整个处理流程分成了3个大的部分。
（1）平台软件协议栈部分。这部分的关键功能有运行路由协议，维护路由信息表，IP协议栈的功能。在整个系统的处理流程中，这部分担负着重要的功能，当硬件不能完成报文转发的时候，这部分可以代替硬件来完成报文的三层转发。
（2）硬件处理流程。主要的表项有二层MAC地址表·和三层的IPFDB表，这两个表用于保存转发信息，在转发信息比较全的情况下，报文的转发和处理全部由硬件来完成处理，不需要软件的干预。
（3）驱动代码部分。其中，核心任务有地址解析任务和地址管理任务。地址解析任务对已经报上来的未解析的地址进行学习，以便硬件完成后续的报文的转发而不需要软件干预；地址管理任务负责FIB（Forwarding Information Base，转发信息库）表的维护操作，并将FIB表项下发到IPFDB表。FIB表的信息来源于路由表和ARP表等。

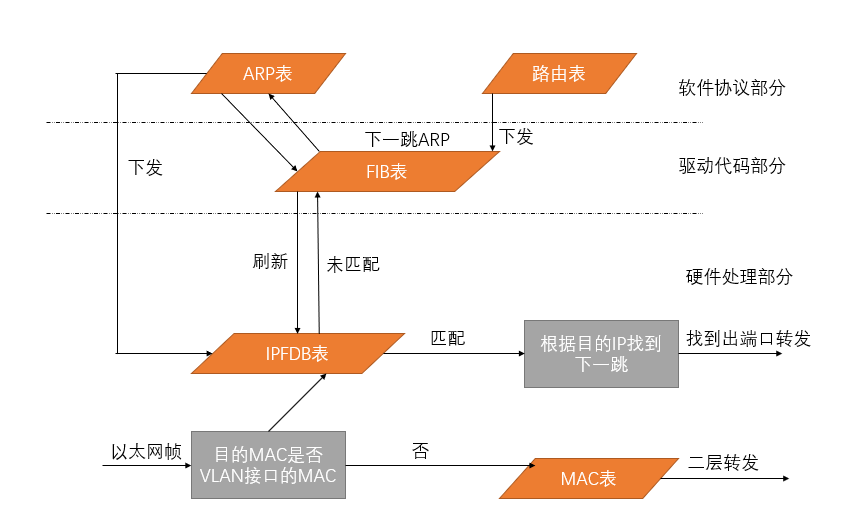

三层交换机精确匹配转发表主要包含的表项如图1-1所示，其中，IPFDB表来源于地址学习，FIB表来源于CPU维护的软件路由表，如果查找IPFDB失败，则继续查找FIB表，得到目的网段路由的下一跳和出接口等信息，如果查找FIB表失败，则上送CPU处理。
精确匹配交换机三层转发主要有IPFDB表来完成。IPFDB表的地址学习过程为：获取目的IP地址，用该IP去查找FIB表，获得下一跳IP地址和出接口，并用下一跳IP地址去查找ARP表获得其对应的MAC地址、出接口，从而该IP地址及相关信息学习到IPFDB表中。
对于学习到的目的IP地址，交换机以一定数据结构存储在IPFDB表中。IPFDB表项中维护着报文三层转发的IP地址、端口号、下一跳对应的MAC地址。当交换机学习到转发过程所需的地址表现后，三层报文转发都将由硬件自动完成，无需软件处理。
以下是精确匹配方式交换机进行三层IP单播转发的简要步骤。
（1）交换机做三层转发时，首先以目的IP地址查找IPFDB表，如果查找成功，进行下一步处理；否则转步骤（3）以最长地址匹配查找FIB表
（2）根据目的IP地址找到下一跳，然后根据下一跳找目的MAC地址和出端口进行转发
（3）查找FIB表，如果查找成功，再查询ARP表，获得下一跳的MAC地址和出端口，并刷新IPFDB表进行下一步处理，否则转步骤（5）上送CPU处理。
（4）查找IPFDB表，然后根据目的IP地址找到下一跳，最后根据下一跳找到目的MAC地址和出端口进行转发。
（5）CPU查找软件路由表，如查找成功并且也查找到下一跳的ARP表，刷新FIB表，FIB表再刷新IPFDB表，转步骤（4）处理，否则丢弃
FIB表支持最长匹配查找，而IPFDB表只支持精确匹配查找，可以认为IPFDB表项为从FIB表查找到的下一跳IP地址加上下一跳IP地址在ARP表中对应的MAC地址和端口。可以看出，FIB表中一个网段路由中如果有100台主机，就需要在IPFDB表中生成100条转发表项，这就是为什么在精确匹配交换机受到大量目的IP地址变化的报文攻击时，会出现IPFDB表塞满的原因。
3、三层交换机最长匹配转发
前面介绍了传统的路由技术和流交换技术，并且从转发处理方式的不同进行了对比分析，可以发现流交换技术相对于传统路由技术得到了很大的提高和改进，以便适应局域网中高速三层交换的需求。但是随着流交换技术的使用，出现了一个较为严重的问题，流交换技术的转发需要三层交换机处理每一个数据流的首报文，并为每个流创建一条快速转发的路径。然而ASIC芯片的快速转发路径表项数量的限制和CPU处理数据流首报文的能力限制，导致了流交换技术在某些特定的场合中不能胜任，例如某些攻击导致数据流频繁变化以及数据流非常多的情况，流交换技术就不能满足实际需求。
为了解决上述特殊情况的需求，并且不降低网络转发速率，人们结合三层路由的最长匹配算法和流交换的硬件转发优点，开发了一种能够完成路由最长匹配查找算法的ASIC芯片，并且在ASIC芯片中保存着和传统软件路由表一致的转发信息。这样既能够通过硬件实现快速的查找，又能大幅度减小转发路径的数量，因为很多个数据流（例如目的IP在同一个网段的所有数据流）可以共享同一个三层转发路径。
所以，后期的三层交换机增加了对最长匹配方式的支持，即硬件三层表项中可同时包含IP地址和掩码，在查找时遵循最长匹配原则。三层交换机的三层转发是基于硬件实现的，最长匹配方式的三层交换机即使在加载大量路由、网络路由频繁波动、网络蠕虫及其严重的情况下，仍然能保证IP报文的线速转发，因而可以保障正常业务的运行。
最长匹配三层交换机整个处理流程也分成了3个大的部分。
（1）平台软件协议栈部分。这部分的关键功能有运行路由协议，维护路由信息表，IP协议栈的功能。在整个系统的处理流程中，这部分担负着重要的功能，当硬件不能完成报文转发的时候，这部分可以代替硬件来完成报文的三层转发。
（2）硬件处理流程。主要的表项有二层MAC地址表、L3 Table和DEF IP表，这3个表用于保存转发信息，在转发信息比较全的情况下，报文的转发和处理全部由硬件来完成处理，不需要软件的干预。
（3）驱动代码部分。将软件平台维护的ARP和FIB表的转发信息转化成硬件格式并下发。

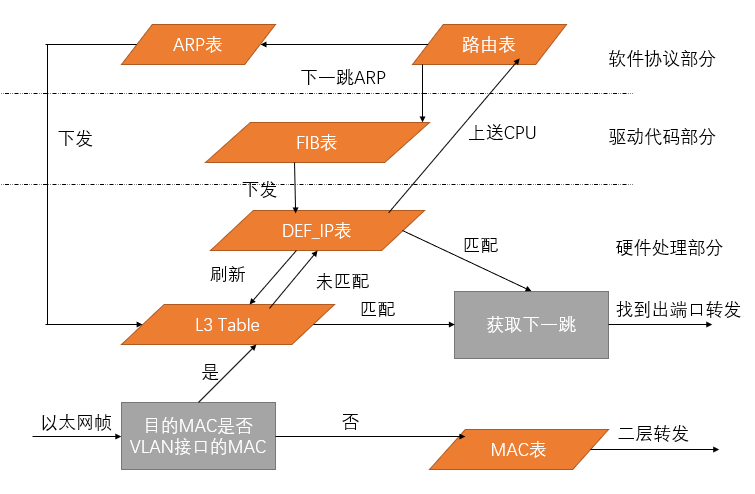

三层交换机最长匹配转发表主要包含的表项如图所示，其中，有别于精确匹配转发的表项为L3 Table和DEF_IP表。
L3 Table获取用于跨网段报文下一跳的目的MAC地址，来源于ARP表和DEF_IP表，每个表项包含目的IP地址、对应的目的MAC地址、路由接口、出端口等信息。
DEF_IP表，即交换机最长地址硬件匹配表，由CPU根据软件路由表来维护。如果查找L3 Table失败，则继续查找本表，得到目的网段路由的下一跳和出接口等信息，如果查找失败，丢弃报文并由CPU确定是否发送ICMP不可达消息。
以下是最长匹配方式交换机进行三层IP单播转发的简要步骤。
（1）交换机做三层转发时，首先以目的IP地址查找L3 Table，如果查找如成功，进行下一步处理；否则，转步骤（3）以最长地址匹配查找DEF_IP表。
（2）根据目的IP地址找到下一跳，然后根据下一跳找到目的MAC地址和出端口进行转发。
（3）查找DEF_IP表，由芯片保证最长匹配的实现。如果查找成功，获得出端口、下一跳信息，并封装、转发报文；如果查找失败，丢弃报文并由CPU确定是否发送ICMP不可达消息。
（4）查找L3 Table，然后根据目的IP地址找到下一跳，最后根据下一跳找到目的MAC地址和出端口进行转发。
交换机接收到数据帧后，先检查数据帧的VLAN属性，然后根据VLAN属性查找MAC地址表，交换机根据数据帧的目的MAC地址来判断是做二层转发还是三层转发。如果数据帧的目的MAC是本交换机的VLAN接口MAC地址，交换机查找L3 Table做三层转发，否则交换机查找MAC地址做VLAN内二层转发
