一、广域网类型：

A、带宽分类：

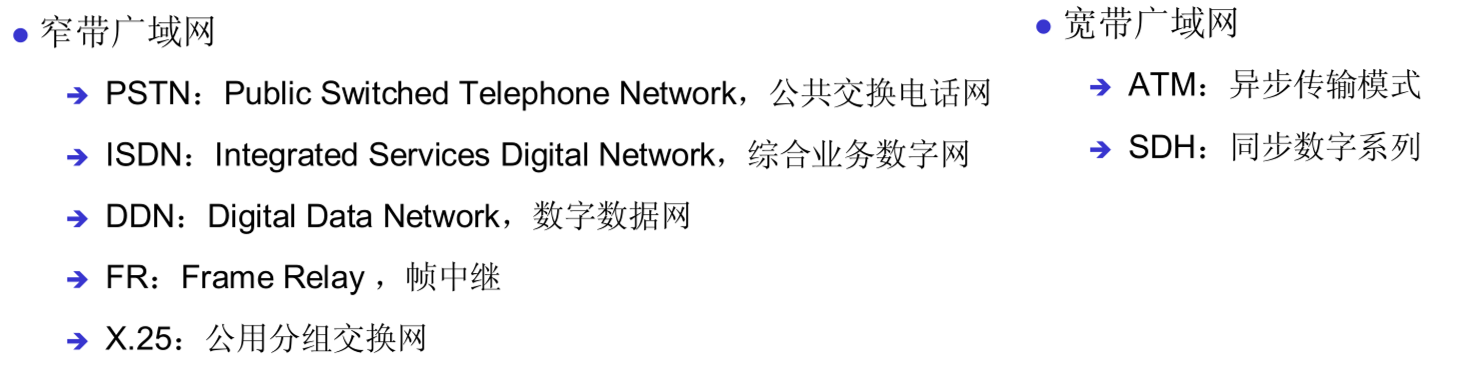

广域网（Wide Area Network）是一种跨越大的地域的网络。目前有多种公共广域网络。一般我们的网络会通过服务商提供的具体业务连接到广域网络上。按其提供业务的带宽的不同，可简单的分为窄带广域网和宽带广域网两大类。

现有的窄带公共网络包括PSTN 公共交换电话网、ISDN 综合数字业务网、DDN、X.25 网、帧中继（Frame Relay）网等。

PSTN 可能是我们接触最多的公共窄带网络，目前主要提供电话和传真业务，通过调制解调器可以完成一些有限的数据传输业务。
ISDN 综合业务数字网将在本章后面小节专门介绍。
DDN 即数字数据网，是一种广泛使用的基于点对点连接的窄带公共数据网络。
X.25 网是一种国际通用的标准广域网，基于分组交换技术，内置的差错纠正、流量控制和丢包重传机制，使之具有高度的可靠性，适于长途噪声线路。X.25 网络刚被引入时，其最大速率仅为有限的 64Kbps，使之可提供的业务非常有限。1992 年，ITU-T 更新了 X.25标准，其传输速度可高达 2Mbps。X.25 网络在传输数据时，沿途每个节点都要重组包，使得数据的吞吐率很低，包时延较大。X.25 显然不适于传输质量好的信道。
Frame Relay 帧中继是一种应用很广的服务，采用E1 电路，速率可从 64K 到 2M，速率较快，它减少了差错检测，充分利用了如今广域网连接中比较简洁的信令。中间节点的延迟比 X.25 网小得多。帧中继的帧长度可变，可以方便的适应 LAN 中的任何包或帧，提供了对用户的透明性。帧中继容易受到网络拥塞的影响，对于时间敏感的实时通信没有特殊的保障措施，当线路受到噪声干扰时，将引起包的丢弃。

现在的宽带网络一般有ATM 和 SDH 两种。

ATM 即异步传输模式，为在交换式WAN 或 LAN 骨干网以及高速传输数据提供了通用的通信机制，它同时支持多种数据类型（话音、视频、文本等）。与传统 WAN 不同，ATM 是一种面向连接的技术，在开始通信之前，将首先建立端到端的连接。ATM 最突出的优势之一，就是支持 QoS (Quality of Service) 。
SDH 是目前应用最广的光传输网络，带宽高，抗干扰性强，可扩展性较强。在具体的网络连接上一般服务商将线缆布放到用户处，用户将该线缆与一个调制设备（普通调制解调器、DTU 或基带调制解调器）相连，然后我们的网络边缘设备（一般为路由器）再与调制设备相连。但有些线路路由器内部设有内置的设备，可以直接连接服务商布放的线缆，如 E1/ATM 等。

B、按线路类型分类：

1、接口分类：

广域网按照线路类型来分有 X.25 网、帧中继网、ATM 网、ISDN 网等类型。路由器因此也相应地有同/异步串口、ATM 接口、ISDN BRI 接口、CE1/PRI 接口等等。目前 VRP （通用路由平台）支持的 WAN 接口包括异步串口、同步串口、ISDN BRI 接口及CE1/PRI 接口。

VRP 中有两种异步串口，一种是将同/异步串口设置为工作在异步方式，接口名称为Serial；另外一种是专用异步串口，接口名称为Async。

异步串口可以设为专线方式和拨号方式。在应用中更常用的是拨号方式，异步串口外接Modem 或 ISDN TA（Terminal Adapter，终端适配器）时可以作为拨号接口使用，封装链路层协议 SLIP 或 PPP，支持 IP 和 IPX 等网络协议。

同步串口特性：

可以工作在 DTE 和 DCE 两种方式，一般情况下，路由器的同步串口工作在DTE 方式，接受 DCE 设备提供的时钟。速率需要在DCE上设置
同步串口可以外接多种类型电缆，如V.24 和 V.35 等。VRP 可以自动检测同步串口外接电缆类型，并完成电气特性的选择，一般情况下，无需手工配置。
同步串口支持的链路层协议包括PPP、帧中继、LAPB 和 X.25 等。支持 IP 和 IPX 网络层协议。可以通过执行 show interface serial 命令查看同步串口的当前外接电缆类型以及工作方式（DTE/DCE）等信息，

2、V.24 接口规程：

V.24 接口规程的介绍中，将以 Quidway 系列路由器的常用接口为例从机械特性、电气特性、常用控制信号、传输速率、传输距离和接口电缆六个方面来讲解。这几个方面也是其它规程所关心的重要内容之一。
机械规程包括对接口的物理管脚数目、排列定义以及标准尺寸等方面的定义。Quidway 系列路由器使用 V.24接口电缆外观如图所示，路由器端为DB50 专用插头，外接端是标准 DB25 接头，符合 EIA-RS-232 接口标准，电缆可以工作在同步和异步两种方式下，所以既可以与普通的模拟Modem、ISDN 终端适配器等以拨号方式进行异步连接，也可以连接基带 Modem 进行同步连接。

异步工作方式下，封装链路层协议 PPP，支持网络层协议 IP 和IPX，最高传输速率是 115200bps
同步方式下，可以封装X.25、帧中继、PPP、HDLC、SLIP和 LAPB 等链路层协议，支持 IP 和 IPX，而最高传输速率仅为64000bps 。

通信的双方相对而言，路由器属于 DTE 侧设备，各种 Modem 、ISDN 终端适配器等则属于 DCE 设备。

3、V.35 接口规程：

V.35 接口规程的介绍中，同样的将以 Quidway系列路由器的常用接口为例，从其机械特性、电气特性、常用控制信号、传输速率、传输距离和接口电缆六个方面来讲解。

V.35 电缆的接口特性严格遵照 EIA/TIA-V.35 标准。路由器端为 DB50 接头，外接网络端为 34 针接头，也分 DCE 和 DTE 两种，对应的 DCE 侧为插座（34 孔），DTE 侧为插头（34针）

V.35 电缆一般只用于同步方式传输数据，可以在接口封装X.25、帧中继、PPP、SLIP、LAPB 等链路层协议，支持网络层协议IP 和 IPX。

V.35 电缆通常用于路由器与基带Modem 的连接之中，此方式下，与使用V.24 电缆相同，路由器总是处在DTE 侧。V.35 电缆传输（同步方式下）的公认最高速率是2048000bps（2Mbps），速率需要在DCE上设置。

4、ISDN I BRI 接口：

BRI 接口规程定制的带宽为 2B+D，B 通道的速率为 64Kbps，D 通道的速率为 16Kbps。ISDN BRI 接口缺省封装链路层协议为 PPP，支持 IP 和 IPX 等网络层协议。ISDN BRI/PRI多适用于电话接入。

5、CE1/PRI 接口：

6、G703接口：

G.703接口是由国际电信联盟（ITU-T）定义的一种标准，用于传输数字信号。它主要用于电信网络中的数字传输系统，特别是在E1和T1数字信号的传输中。G.703接口是标准E1接口，包含成帧和非成帧两种模式。其中成帧的速率是1.984Mbps，而非成帧就是2.048Mbps。接头有各种BNC、RJ45.。

以下是一些关于G.703接口的关键点：

传输速率：
- E1：2048 kbps（2.048 Mbps），主要用于欧洲和世界其他地区。
- T1：1544 kbps（1.544 Mbps），主要用于北美和日本。
物理接口：
- G.703接口可以通过同轴电缆、双绞线或者光纤进行传输。
- 常见的连接器包括BNC连接器（用于同轴电缆）和RJ45连接器（用于双绞线）。
电气特性：
- G.703定义了信号的电气特性，包括电压、电流和阻抗等。
- 例如，对于E1信号，使用75欧姆同轴电缆时的电压峰峰值为2.37V。
应用场景：
- G.703接口广泛应用于传统的电话网络和现代的数字传输系统中。
- 它常用于连接交换机、路由器和其他通信设备，以实现数字信号的可靠传输。
信号格式：
- G.703支持多种信号格式，包括帧同步信号、未帧同步信号和各种误差校正编码。
- G.703也支持特殊数据恢复特征，这使它非常适合于高速串行通信。

总的来说，G.703接口是电信网络中数字信号传输的重要标准，确保了设备之间的互操作性和信号传输的可靠性。如果你有特定的问题或应用场景，可以进一步详细讨论。
