一、软件准备和安装

A、软件概述

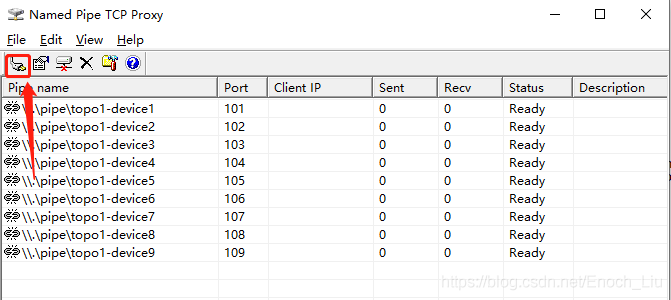

① piped.exe：串口映射工具，可以把串口映射成为本机的 TCP 逻辑端口。实现通过本机端口可以直接连接虚拟机中设备。感谢Gshelldon分享，下载地址：https://www.cnblogs.com/gshelldon/p/14011158.html

② SecureCRT.exe：　SecureCRT是一款支持SSH 的远程管理工具，同时支持Telnet和rlogin协议。SecureCRT是一款用于连接运行包括Windows、UNIX和VMS的远程系统的理想工具。通过使用内含的VCP命令行程序可以进行加密文件的传输。下载地址：https://www.onlinedown.net/soft/4768.htm

③ HCL_Setup.exe：这是 H3C 目前官方唯一出品的模拟器，HCL 是一款界面图形化的全真网络模拟软件，用户可以通过该软件实现 H3C 公司多个型号的网络设备的组网，是用户学习、测试基于 H3C 公司 Comware V7 平台的网络设备。下载地址：https://www.h3c.com/cn/Service/Document_Software/Software_Download/Other_Product/

④ Wireshark.exe:Wireshark是一个网络封包分析软件。网络封包分析软件的功能是撷取网络封包，并尽可能显示出最为详细的网络封包资料。Wireshark使用WinPCAP作为接口，直接与网卡进行数据报文交换。下载地址：https://www.wireshark.org/download.html

⑤ VirtualBox.exe：VirtualBox号称是最强的免费虚拟机软件，它简单易用，可虚拟的系统包括Windows、Mac OS X、Linux等操作系统。在 HCL 中添加设备，VM VirtualBox 中就会添加一个启动设备。下载地址：https://www.virtualbox.org/wiki/Downloads

B、软件安装

1. 安装Wireshark

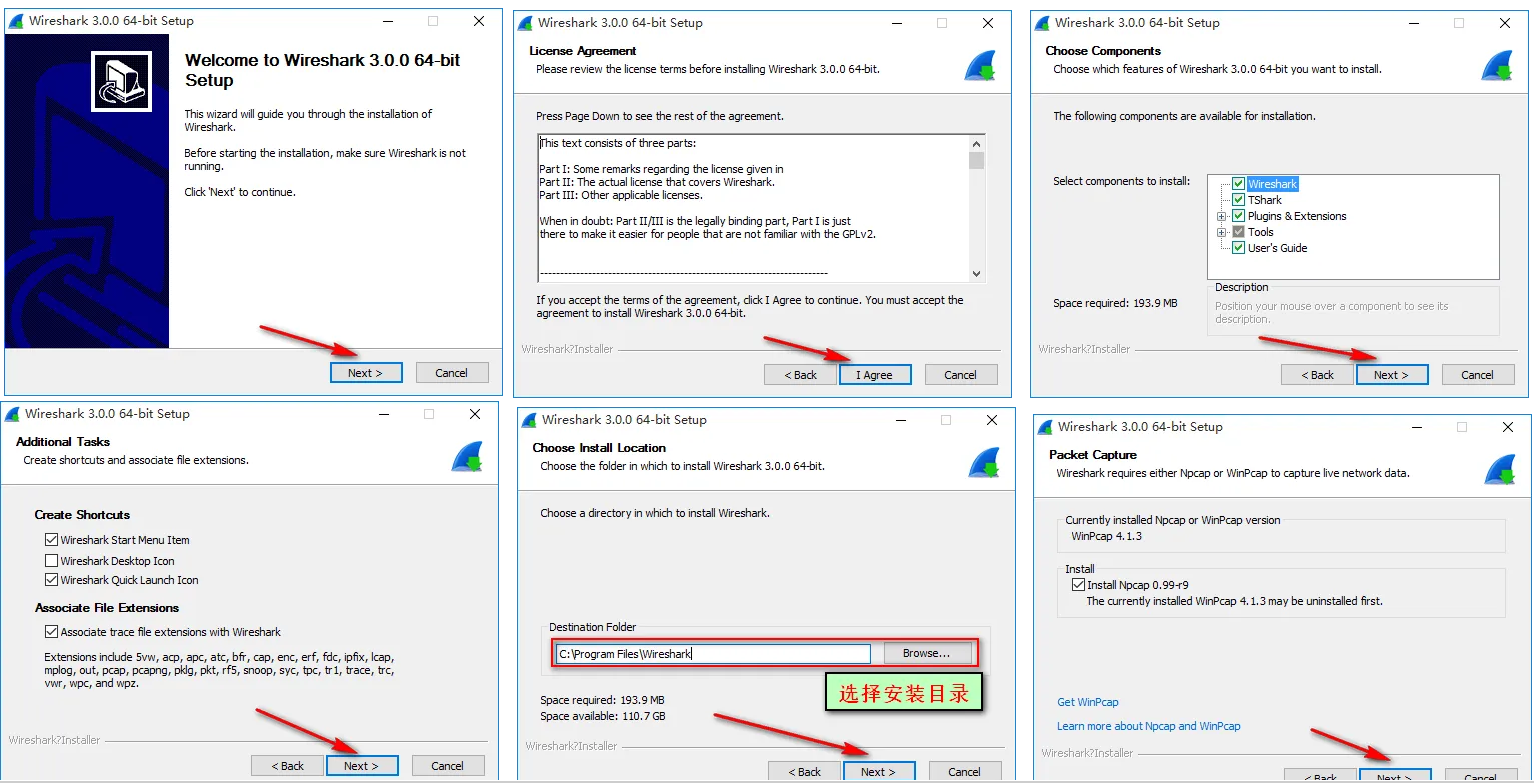

单击Wireshark-win64.exe右键以管理员身份运行，点击Next，点击 I Agree ;后面一直点击Next ；

然后依次安装Npcap，安装图片操作即可。最后点击Finsh即安装完成。

2. 安装VirtualBox

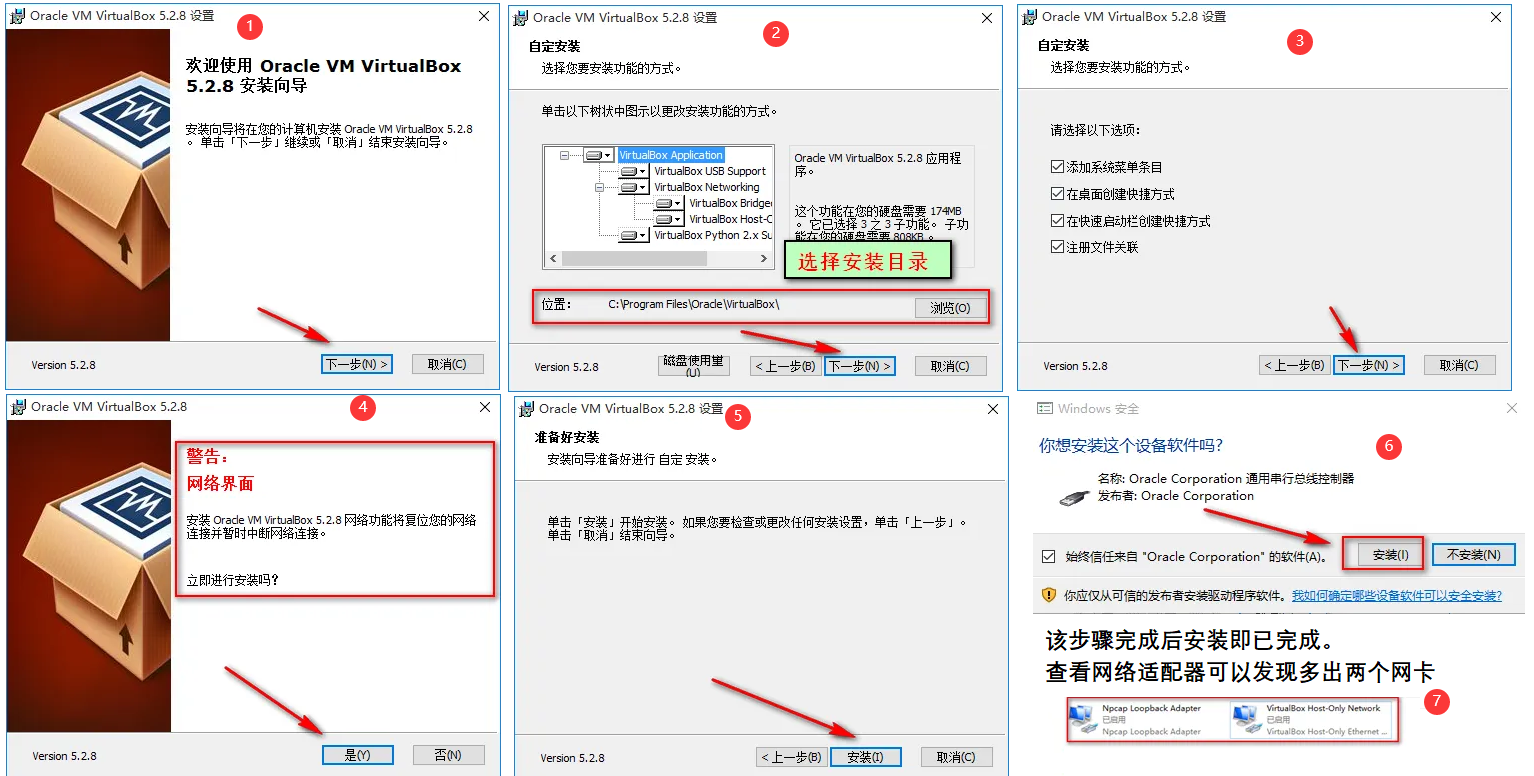

单击VirtualBox-5.2.8.exe右键以管理员身份运行，按图所示操作即可。

3. 安装HCL模拟器

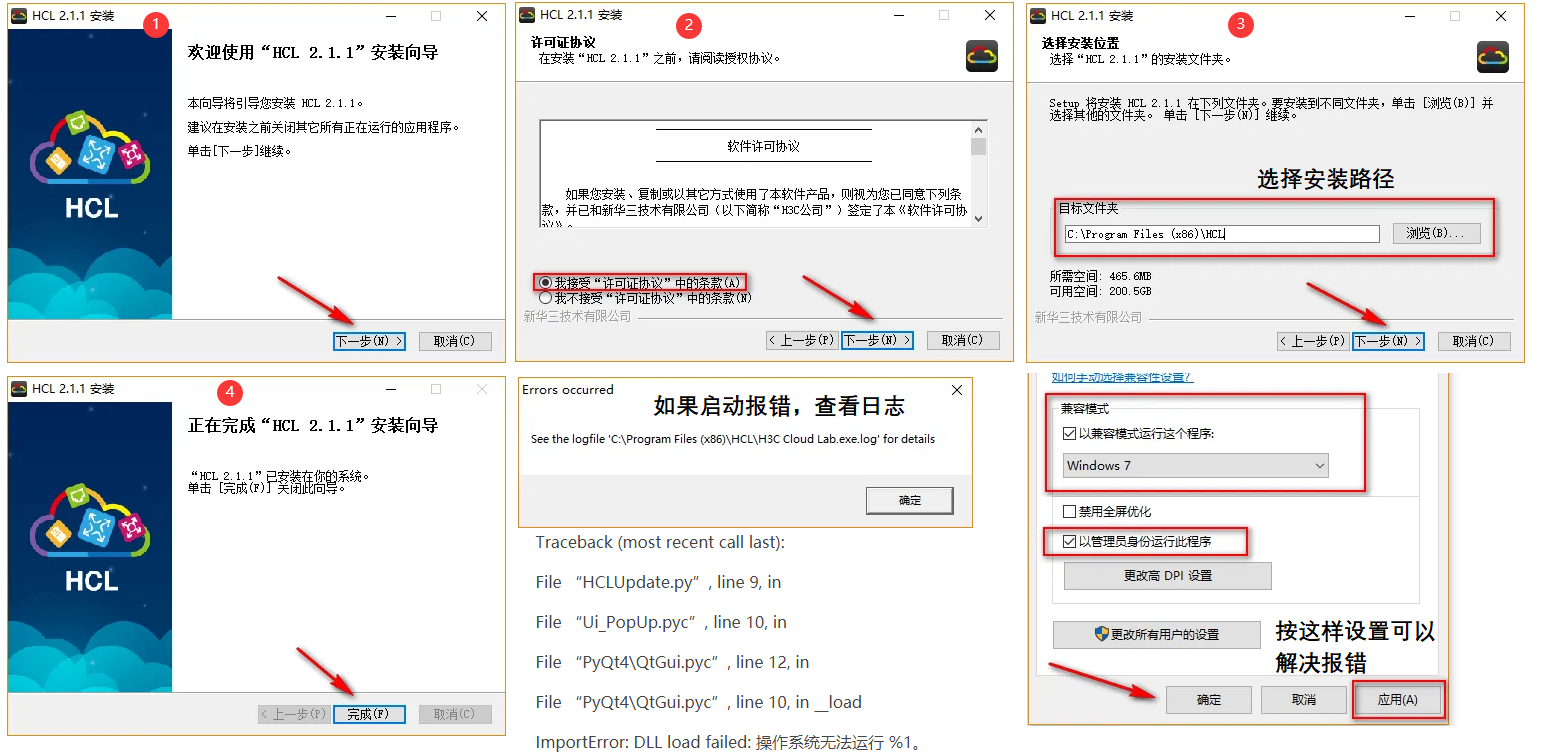

单击 HCL_Setup.exe右键以管理员身份运行，点击OK，然后按图所示操作即可。

二、软件使用

A、HCL关联抓包工具

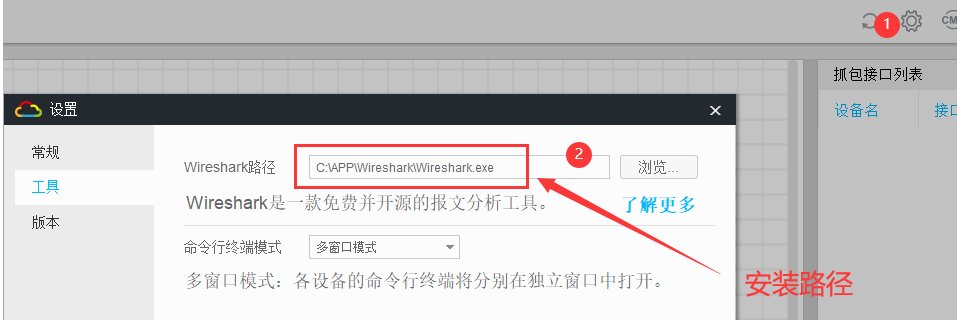

打开设置，选择Wireshark安装路径，即可关联成功。点击端口，鼠标右键便可进行抓包。

B、HCL登录操作

1. 直接使用SecureCRT

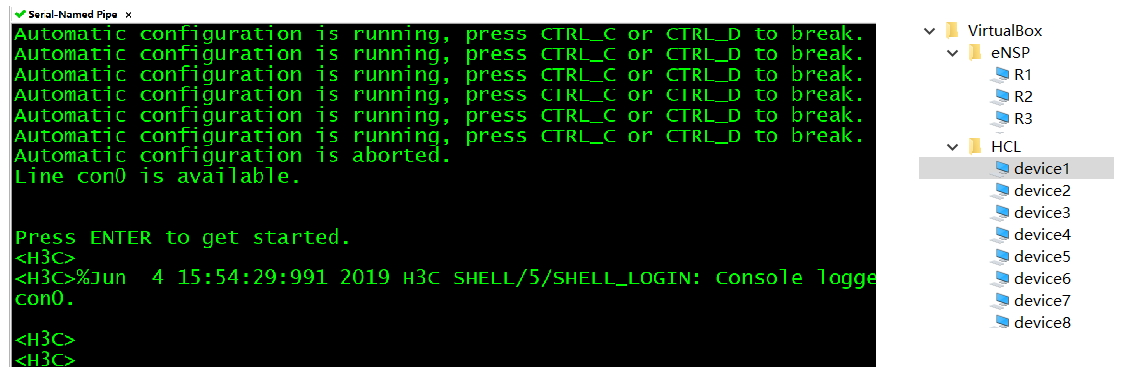

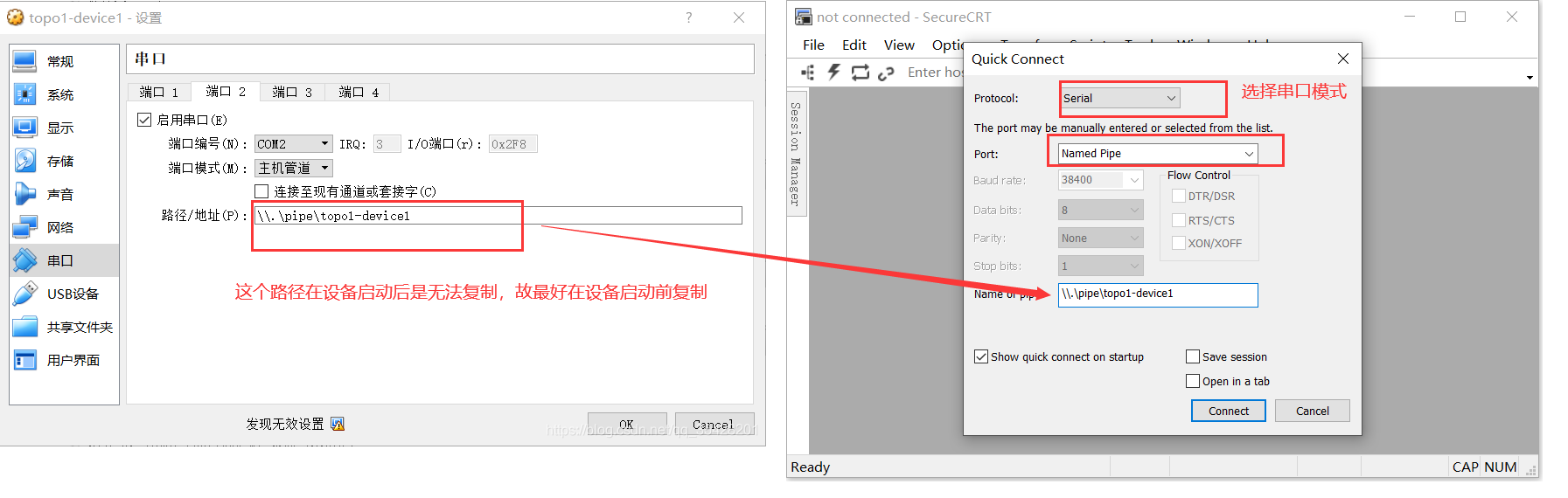

打开HCL，添加一台设备后，VirtualBox便会出现一台设备。如果你工作区有多台设备，那么以此类推，分别为topol-device2、topol-device3、topol-device4……，在topol-device1 右键，点击设置，找到串口，复制com2的路径/地址，然后在SecureCRT中粘贴连接即可。至于为什么是com2口，这是因为在 HCL 模拟器中，直接双击进入设备的配置命令行，是通过虚拟机 COM2 串口。
