一、定义、作用：

A、前言介绍：

早期的局域网LAN技术是基于总线型结构的，它存在以下主要问题：

若某时刻有多个节点同时试图发送消息，那么它们将产生冲突。
从任意节点发出的消息都会被发送到其他节点，形成广播。
所有主机共享一条传输通道，无法控制网络中的信息安全。这种网络构成了一个冲突域，网络中计算机数量越多，冲突越严重，网络效率越低。
同时，该网络也是一个广播域，当网络中发送信息的计算机数量变多时，广播流量将会耗费大量带宽。
因此，传统局域网不仅面临冲突域太大和广播域太大两大难题，而且无法保障传输信息的安全。
为了扩展传统LAN，以接入更多计算机，同时避免冲突的恶化，出现了网桥和二层交换机，它们能有效隔离冲突域。
为限制广播域的范围，减少广播流量，需要在没有二层互访需求的主机之间进行隔离。因此，人们设想在物理局域网上构建多个逻辑局域网，即VLAN。

随着网络中计算机的数量越来越多，传统的以太网络开始面临冲突严重、广播泛滥以及安全性无法保障等各种问题。
VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的局域网在逻辑上划分成多个广播域的技术。通过在交换机上配置VLAN，可以实现在同一个VLAN内的用户可以进行二层互访，而不同VLAN间的用户被二层隔离。这样既能够隔离广播域，又能够提升网络的安全性。

B、定义和格式：

1、概念和作用：

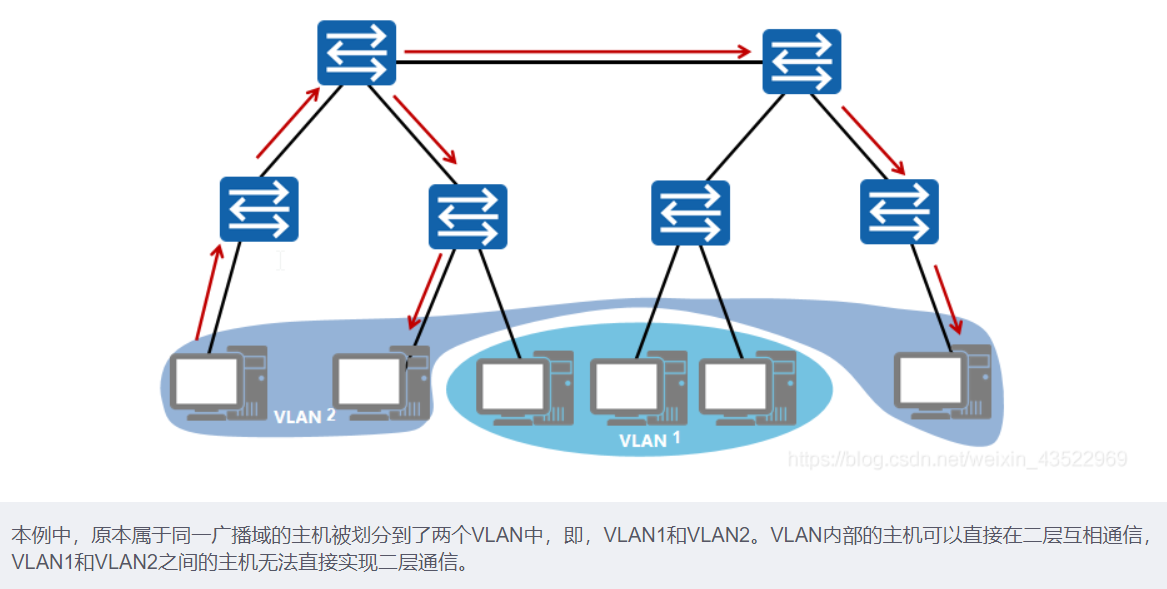

VLAN技术可以将一个物理局域网在逻辑上划分成多个广播域，也就是多个VLAN。VLAN技术部署在数据链路层，用于隔离二层流量。同一个VLAN内的主机共享同一个广播域，它们之间可以直接进行二层通信。而VLAN间的主机属于不同的广播域，不能直接实现二层互通。这样，广播报文就被限制在各个相应的VLAN内，同时也提高了网络安全性。

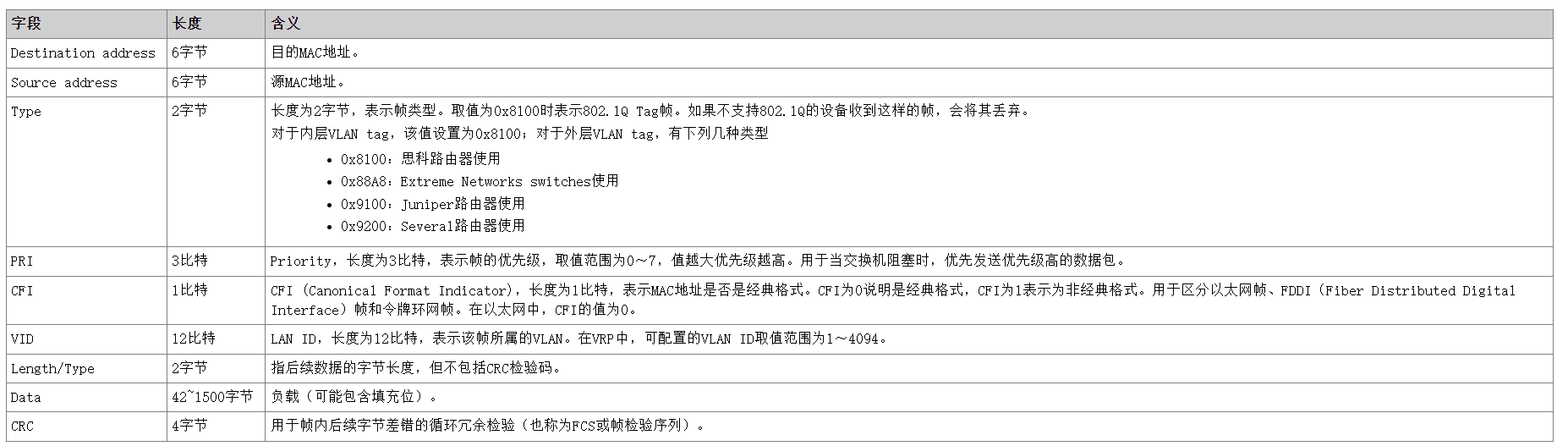

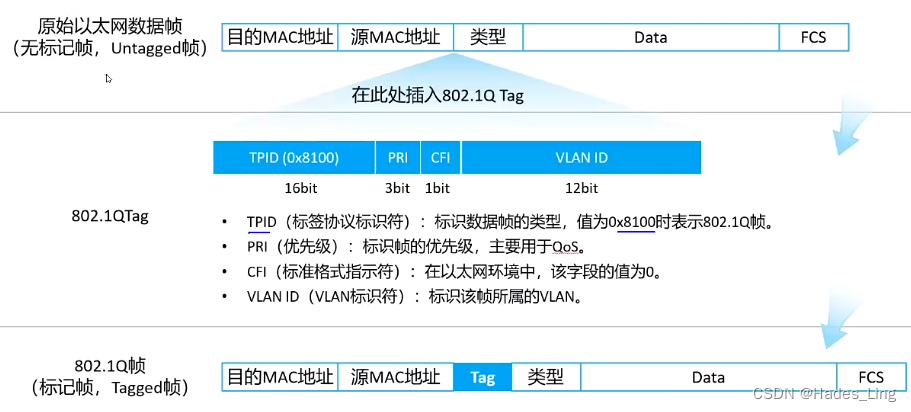

2、帧格式差异：

在现有的交换网络环境中，以太网的帧有两种格式：没有加上VLAN标记的标准以太网帧（untagged frame）；有VLAN标记的以太网帧（tagged frame）。原始的以太网数据帧没有802.1QTag字段，在网络中进行转发的时候能够被主机接收、解封查看。而一但有了802.1Q Tag字段的以太网数据帧，主机即使能接收数据帧，也无法识别数据帧中的内容从而会直接丢弃。

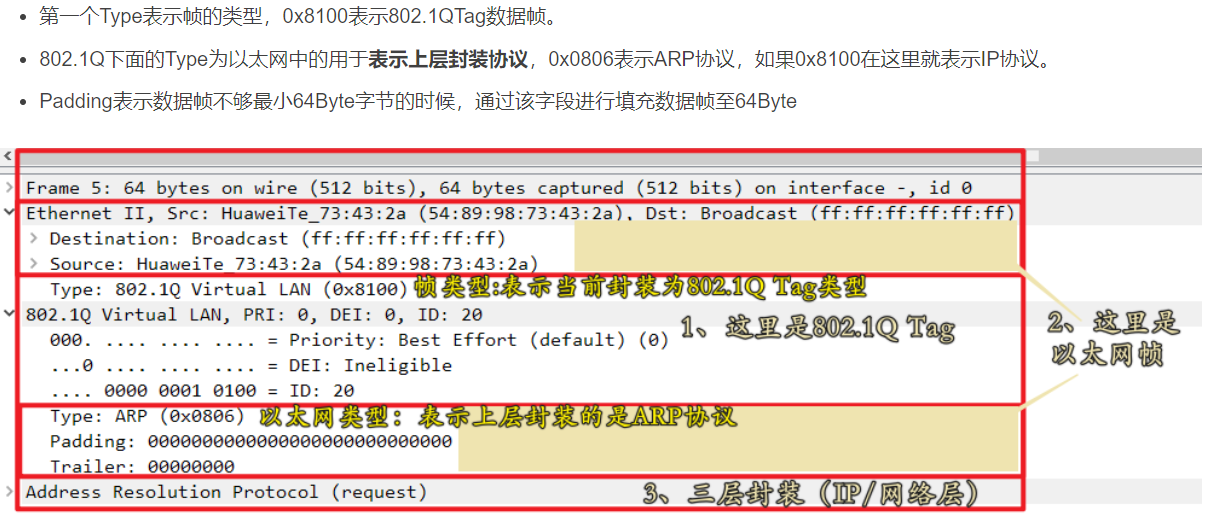

抓包分析如下：

二、原理解析：

A、链路类型和PVID：

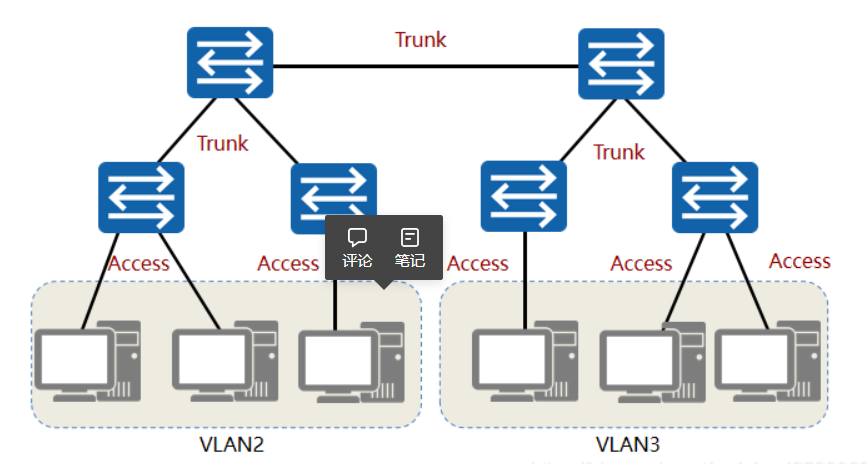

用户主机和交换机之间的链路为接入链路，交换机与交换机之间的链路为干道链路。而VLAN链路分为两种类型：Access 链路和 Trunk 链路。

接入链路（Access Link）：连接用户主机和交换机的链路称为接入链路。如本例所示，图中主机和交换机之间的链路都是接入链路。
干道链路（Trunk Link）：连接交换机和交换机的链路称为干道链路。如本例所示，图中交换机之间的链路都是干道链路。干道链路上通过的帧一般为带Tag的VLAN帧。

PVID 即 Port VLAN ID，代表端口的缺省 VLAN。
交换机从对端设备收到的帧有可能是Untagged的数据帧，但所有以太网帧在交换机中都是以Tagged的形式来被处理和转发的，因此交换机必须给端口收到的Untagged数据帧添加上Tag。为了实现此目的，必须为交换机配置端口的缺省VLAN。当该端口收到Untagged数据帧时，交换机将给它加上该缺省VLAN的VLAN Tag。PVID表示端口在缺省情况下所属的VLAN。缺省情况下，X7系列交换机每个端口的PVID都是1。

B、端口类型：

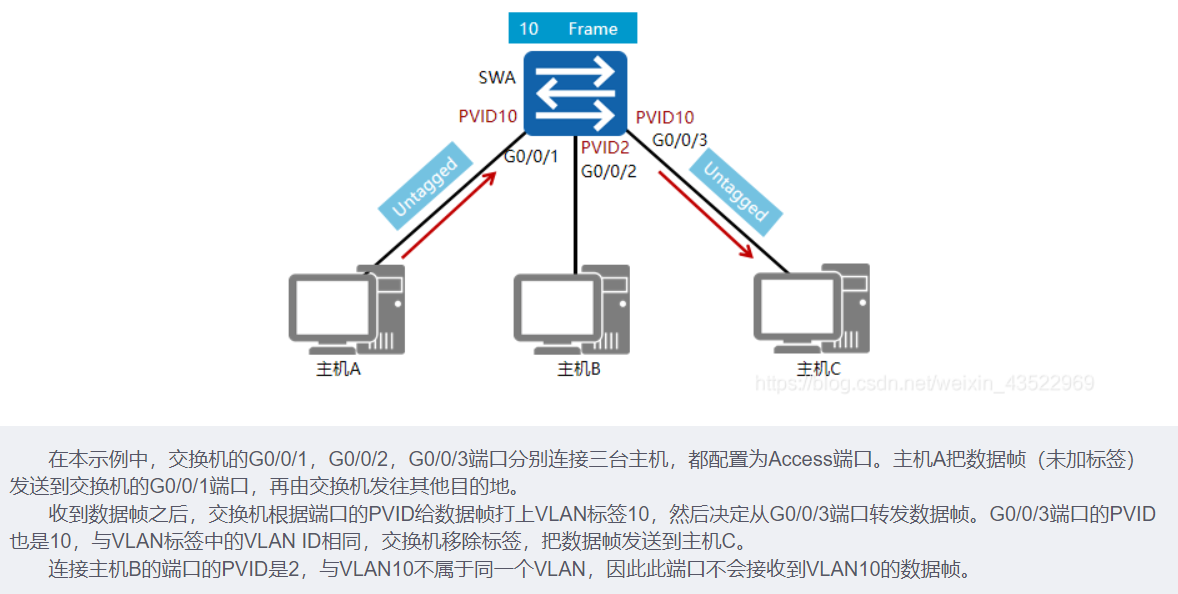

1、Access 端口：

Access端口是交换机上用来连接用户主机的端口，它只能连接接入链路，并且只能允许唯一的VLAN ID通过本端口。Access端口收发数据帧的规则如下：

如果该端口收到对端设备发送的帧是untagged（不带VLAN标签），交换机将强制加上该端口的PVID，即默认PVID。
如果该端口收到对端设备发送的帧是tagged（带VLAN标签），交换机会检查该标签内的VLAN ID。当VLAN ID与该端口的PVID相同时，接收该报文。当VLAN ID与该端口的PVID不同时，丢弃该报文。
Access端口发送数据帧时，总是先剥离帧的Tag，然后再发送。Access端口发往对端设备的以太网帧永远是不带标签的帧。

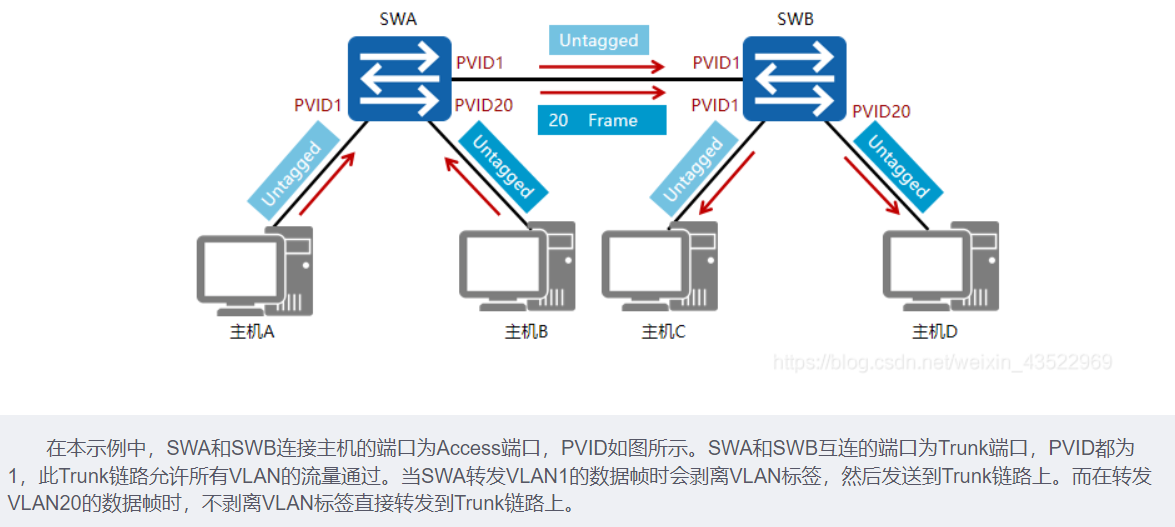

2、Trunk 端口：

Trunk端口是交换机上用来和其他交换机连接的端口，它只能连接干道链路。Trunk端口允许多个VLAN的帧（带Tag标记）通过。Trunk端口收发数据帧的规则如下：

当接收到对端设备发送的时，会添加该端口的PVID，如果PVID在允许通过的VLAN ID列表中，则接收该报文，否则丢弃该报文。当接收到对端设备发送的时，检查VLAN ID是否在允许通过的VLAN ID列表中。如果VLAN ID在接口允许通过的VLAN ID列表中，则接收该报文。否则丢弃该报文。
端口发送数据帧时，当VLAN ID与端口的PVID相同，且是该端口允许通过的VLAN ID时，去掉Tag，发送该报文。当VLAN ID与端口的PVID不同，且是该端口允许通过的VLAN ID时，保持原有Tag，发送该报文。

转发规则总结如下：

当Trunk端口收到帧时，如果该帧不包含Tag，将添加上端口的PVID；如果该帧包含Tag，则不改变。当Trunk端口发送帧时，该帧的VLAN ID在Trunk的允许发送列表中：

若与端口的PVID相同时，则剥离Tag发送；
若与端口的PVID不同时，则直接发送。

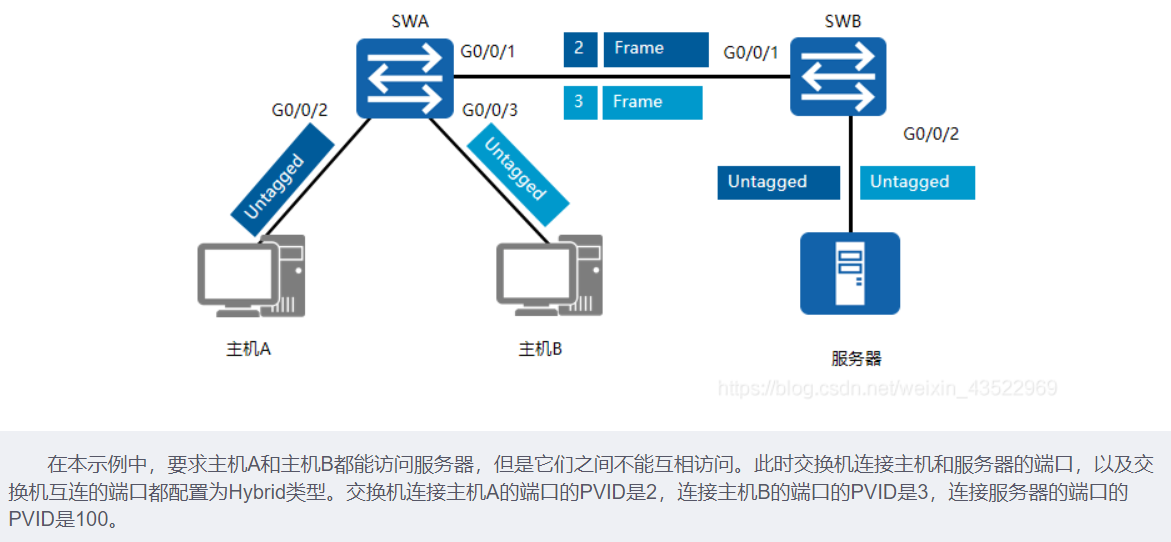

3、Hybrid 端口：

Access端口发往其他设备的报文，都是Untagged数据帧，而Trunk端口仅在一种特定情况下才能发出untagged数据帧(当VLAN ID与端口的PVID相同，且是该端口允许通过的VLAN ID时)，其它情况发出的都是Tagged数据帧。
Hybrid端口是交换机上既可以连接用户主机，又可以连接其他交换机的端口。Hybrid端口既可以连接接入链路又可以连接干道链路。Hybrid端口允许多个VLAN的帧通过，并可以在出端口方向将某些VLAN帧的Tag剥掉。华为设备默认的端口类型是Hybrid。

Hybrid端口收发数据帧的规则如下：

当接收到对端设备发送的的数据帧时，会添加该端口的PVID，如果PVID在允许通过的VLAN ID列表中，则接收该报文，否则丢弃该报文。
当接收到对端设备发送的的数据帧时，检查VLAN ID是否在允许通过的VLAN ID列表中。如果VLAN ID在接口允许通过的VLAN ID列表中，则接收该报文，否则丢弃该报文。

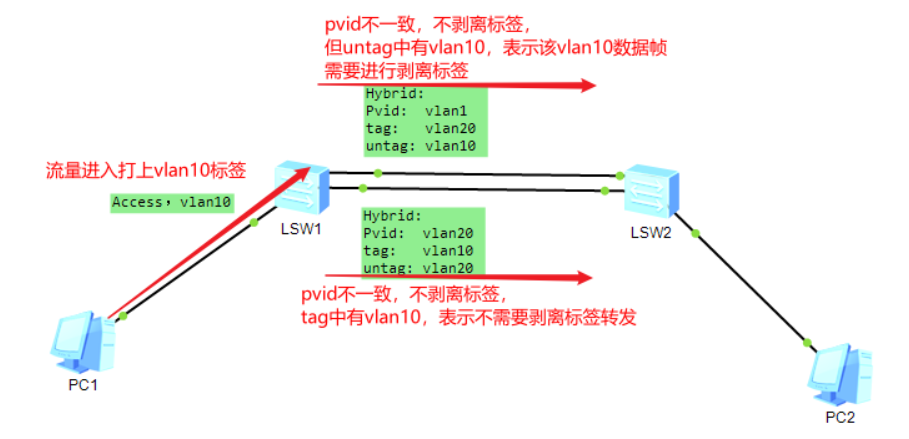

Hybrid端口发送数据帧时，将检查该接口是否允许该VLAN数据帧通过。如果允许通过，则可以通过命令配置发送时是否携带Tag。
配置port hybrid tagged vlan vlan-id命令后，接口发送该vlan-id的数据帧时，不剥离帧中的VLAN Tag，直接发送。该命令一般配置在连接的端口上。
配置port hybrid untagged vlan vlan-id命令后，接口在发送vlan-id的数据帧时，会将帧中的VLAN Tag剥离掉再发送出去。该命令一般配置在连接的端口上。

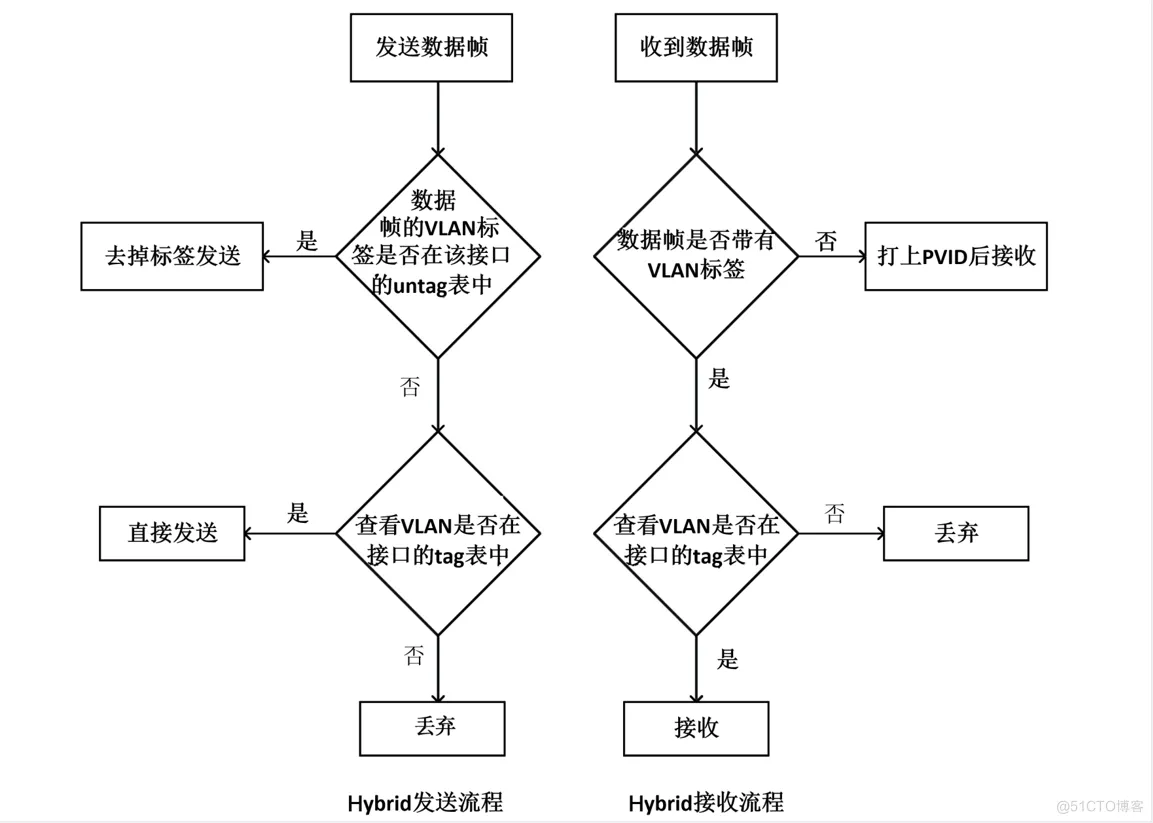

Hybrid接口的工作原理涉及及接口的三个属性：
分别为：untag列表，tag列表，PVID（port-base VLAN ID，基于端口的VLAN ID）

untag列表：只在接口发送数据帧时起作用，如果需要发送的数据的VLAN标签在接口的untag列表中，那么将去除标签发送数据。
tag列表：作用于接受别标记的数据帧和发送数据帧。其作用类似于一个允许的vlan标识列表。当接口接收到带vlan标签的数据帧时，该接口的tag列表相当于vlan的允许列表，不在列表中的数据帧将被丢弃；当接口发送数据帧时，数据的vlan标签在接口的tag列表中，将保持标签发送数据帧，否则丢弃数据帧。
PVID：接口默认PVID为vlan1，PVID只在接收未标记帧中起作用。PVID用于接收未标记数据帧时给数据帧打上当前的PVID标记

C、VLAN 划分方法：

1、划分方法：

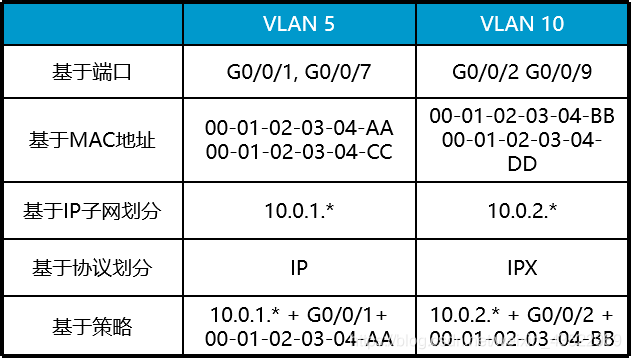

VLAN的划分包括如下5种方法：

基于端口划分：根据交换机的端口编号来划分VLAN。通过为交换机的每个端口配置不同的PVID，来将不同端口划分到VLAN中。初始情况下，X7系列交换机的端口处于VLAN1中。此方法配置简单，但是当主机移动位置时，需要重新配置VLAN。
基于MAC地址划分：根据主机网卡的MAC地址划分VLAN。此划分方法需要网络管理员提前配置网络中的主机MAC地址和VLAN ID的映射关系。如果交换机收到不带标签的数据帧，会查找之前配置的MAC地址和VLAN映射表，根据数据帧中携带的MAC地址来添加相应的VLAN标签。在使用此方法配置VLAN时，即使主机移动位置也不需要重新配置VLAN。
基于IP子网划分：交换机在收到不带标签的数据帧时，根据报文携带的IP地址给数据帧添加VLAN标签。
基于协议划分：根据数据帧的协议类型（或协议族类型）、封装格式来分配VLAN ID。网络管理员需要首先配置协议类型和VLAN ID之间的映射关系。
基于策略划分：使用几个条件的组合来分配VLAN标签。这些条件包括IP子网、端口和IP地址等。只有当所有条件都匹配时，交换机才为数据帧添加VLAN标签。另外，针对每一条策略都是需要手工配置的

2、优先级

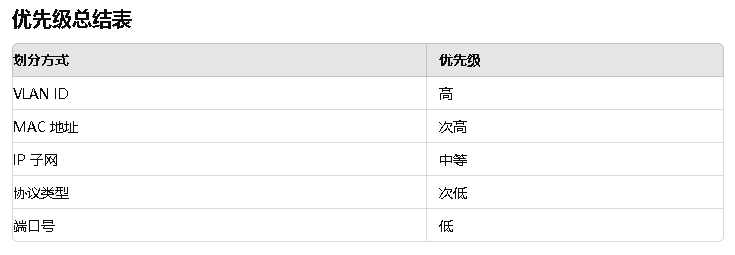

VLAN划分方式的匹配优先级

如果入方向 Untagged帧同时匹配多种划分VLAN的方式，则优先级顺序从高至低依次是:

基于匹配策略划分VLAN>基于MAC地址划分VLAN或基于子网划分VLAN>基于协议划分VLAN>基于接口划分VLAN。

(1)如果报文同时匹配了基于MAC地址划分VLAN和基于子网划分VLAN，缺省情况下，优先：基于MAC地址划分VLAN。可以通过命令改变基于MAC地址划分VLAN和基于子网划分VLAN的优先级，从而决定优先划分VLAN的方式。

(2)基于接口划分VLAN的优先级最低，但却是最常用的VLAN划分方式。
